Gaukite mūsų prototipų ir gamybos dalių CNC gamybos kainas.
CNC jūsų prototipams ir gamybos dalims.
Gaukite citatą
Visi įkėlimai yra saugūs ir konfidencialūs.CNC naudoja automatizuotas, greitas pjovimo stakles, kad suformuotų formas iš metalo. 3 ašių, 4 ašių ir 5 ašių frezos, tekinimo staklės ir maršrutizatoriai yra standartinės CNC staklės. Ruošinys gali likti vietoje, kol įrankis juda, įrankis gali likti vietoje, kol ruošinys sukasi ir judinamas, arba abu gali judėti kartu.
Kvalifikuoti staklės programuoja CNC staklių kelius priklausomai nuo detalės geometrijos. CAD modeliai pateikia detalių geometrijos informaciją. CNC staklės gali labai tiksliai ir pakartojamai pjaustyti beveik bet kokį metalo lydinį, todėl pagal užsakymą pagamintos dalys yra tinkamos naudoti pramonėje, elektronikoje, medicinoje, robotikoje ir kosminėje erdvėje. DS siūlo pasirinktines CNC kainas daugiau nei 40 medžiagų, nuo aliuminio iki titano.
DS teikia CNC tekinimo, CNC frezavimo ir krumpliaračių pjovimo paslaugas. Sužinokite daugiau apie tai, kokias paslaugas siūlome.
CNC tekinimas yra optimalus būdas gaminti visų tipų cilindrines formas su puikia paviršiaus apdaila, taip pat gilias skyles, apdirbtus sriegius ir sriegius. CNC tekinimas DS yra jūsų pasirinkimas, kai jums reikia tiksliai pagamintų dalių, greito apdirbimo ir jokių tūrio apribojimų. Sužinokite daugiau, kaip galime jums padėti.
Gaukite citatą CNC tekinimasCNC frezavimas sukuria sudėtingas prizmines formas ir plokščius paviršius neribotam skaičiui komercinių ir pramoninių objektų. Daugiaašėms metalinėms CNC staklėms nereikia fiksuotų įrankių, jos yra labai lanksčios ir itin tikslios. Sužinokite daugiau apie tai, kaip galime padėti jūsų sudėtingiausiems CNC frezavimo projektams, nepaisant jų dydžio.
Gaukite citatą CNC frezavimasCNC frezavimas sukuria sudėtingas prizmines formas ir plokščius paviršius neribotam skaičiui komercinių ir pramoninių objektų. Daugiaašėms metalinėms CNC staklėms nereikia fiksuotų įrankių, jos yra labai lanksčios ir itin tikslios. Sužinokite daugiau apie tai, kaip galime padėti jūsų sudėtingiausiems CNC frezavimo projektams, nepaisant jų dydžio.
Gaukite citatą Gear Hobbing|
CNC apdirbimo tolerancijos |
|
|
Funkcija |
apibūdinimas |
|
Maksimalus dalies dydis |
Frezuotos dalys iki 950 x 550 x 480 mm (37,0 x 21,5 x 18,5 colio) Tekinimo staklių dalys iki 1575 mm (62 colių) ilgio ir 813 mm (32 colių) skersmens. |
|
Linijinis matmuo |
+/- 0,025 mm +/- 0,001 colio |
|
Skylių skersmuo (neperpjautas) |
+/- 0,025 mm +/- 0,001 colio |
|
Veleno skersmenys |
+/- 0,025 mm +/- 0,001 colio |
|
Paviršiaus nelygumai |
0,8 μm Ra 0,4 μm Ra |
CNC apdirbimas turi platų medžiagų asortimentą, prieinamą pritaikytiems prototipams ir gamybos dalims, pradedant kietaisiais metalais, tokiais kaip nerūdijantis plienas ir titanas, iki minkštųjų metalų, tokių kaip aliuminis, varis, žalvaris ir kt.
| Medžiaga | Galimos veislės |
| Aliuminis | Aliuminis 5052, |
| Aliuminis 6082-T6 | |
| Aliuminis 7075-T6, | |
| Aliuminis 6063-T5, | |
| Aliuminis 6061-T6, | |
| Aliuminis 2024-T3 | |
| Žalvaris/bronza | Žalvaris C360, |
| Žalvaris 260, | |
| C932 M07 Bronzinis guolis | |
| Varis | EPT Copper C110, |
| Varis 101 | |
| Plienas | Legiruotasis plienas 4130, |
| Legiruotasis plienas 4140, | |
| ASTM A36, | |
| Nerūdijantis plienas 15-5, | |
| Nerūdijantis plienas 17-4, | |
| Nerūdijantis plienas 18-8, | |
| Nerūdijantis plienas 303, | |
| Nerūdijantis plienas 304, | |
| Nerūdijantis plienas 316/316L/316F | |
| Nerūdijantis plienas 416, | |
| Nerūdijantis plienas 420, | |
| Plienas 1008, | |
| Plienas 1018, | |
| Plienas 1020, | |
| Plienas 1045, | |
| Plienas A36 | |
| Nikelis | Nitronic 60 |
| Nikelio lydinys | |
| Kovaras | Kovar lydinys |
| Titanas | Titano lydinys |
|
Dizaino gildijos |
|
|
Funkcija |
apibūdinimas |
|
Vidinio kampo filė |
Vidinio kampo filė suprojektuokite taip, kad jos būtų 0,020–0,050–0,050 cm didesnės nei standartinio gręžimo spindulio dydis. Laikykitės gręžimo skersmens ir gylio santykio 1:6 (rekomenduojama 1:4) kaip vidinio kampo spindulio gairės. |
|
Grindų filė |
Sukurkite mažesnes grindų plokštes nei kampinės, kad tuo pačiu įrankiu būtų galima išvalyti medžiagą iš vidaus. |
|
Numušimai |
Visada suprojektuokite standartinių dydžių apatinius įpjovimus ir atokiau nuo kampų, kad juos būtų galima pasiekti pjovimo įrankiu. |
|
Srieginės/srieginės skylės gylis |
Įrankio tarpas turi būti šiek tiek didesnis už sriegio skylės gylį, kad būtų užtikrintas visiškas sriegis. |
|
Sudėtingumas |
Sumažinkite smulkių pjūvių skaičių, kad sumažintumėte CNC apdirbimo išlaidas; tik dizainas su būtinomis savybėmis, kad funkcija būtų suderinta su estetika. |
| Maksimalus dalies dydis |
Frezuotos dalys iki 950 x 550 x 480 mm (37,0 x 21,5 x 18,5 colio) |
|
Tekinimo staklių dalys iki 1575 mm (62 colių) ilgio ir 813 mm (32 colių) skersmens. |
|
| Linijinis matmuo |
+/- 0,025 mm |
|
+/- 0,001 colio |
|
| Skylių skersmuo (neperpjautas) |
+/- 0,025 mm |
|
+/- 0,001 colio |
|
| Veleno skersmenys |
+/- 0,025 mm |
|
+/- 0,001 colio |
|
CNC apdirbimas leidžia gaminti komponentus ir dalis, kurių būtų neįmanoma pagaminti rankiniu būdu. Vienu kompiuteriui pateiktų instrukcijų rinkiniu galima sukurti sudėtingus 3D produktus. Gręžimo, frezavimo, tekinimo ir kitų operacijų metu CNC staklės pašalina medžiagą iš pagrindinės medžiagos, kad sukurtų formas, kampus ir galutinį rezultatą.
CNC apdirbimas yra pritaikomas ir gali būti naudojamas su įvairiomis medžiagomis, įskaitant metalus, plastiką, medieną, stiklą, putas ir kompozitus. Šis universalumas prisidėjo prie plačiai paplitusio CNC apdirbimo įvairiose pramonės šakose, todėl dizaineriai ir inžinieriai gali kurti dalykus efektyviai ir tiksliai.
DS CNC apdirbimo paslaugos gali būti naudojamos greitam prototipų ir masinei gamybai.
Štai keletas veiksnių, į kuriuos reikia atsižvelgti.
Greitas didžiulio metalo kiekio pašalinimas.
Itin tikslus ir patikimas.
Puikiai tinka sudėtingoms geometrijoms kurti.
Universalus.
Suderinamas su daugelio tipų substratais.
Apimtys keičiasi nuo vieno iki milijono.
Mažos investicijos į įrankius ir paruošimo išlaidas.
Greitas apsisukimas.
Dalys yra visiškai tvirtos ir gali būti nedelsiant pradėtos naudoti.
Puiki paviršiaus apdaila.
Lengvai pritaikoma.

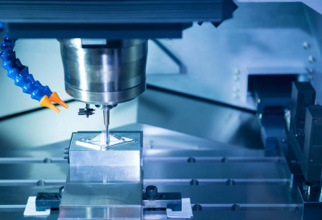

Frezavimas formuoja ruošinį, naudojant besisukančius daugiataškius pjovimo įrankius. Galinės frezos, spiralės ir nuožulniosios frezos yra horizontaliai arba vertikaliai orientuotų frezavimo instrumentų pavyzdžiai.
CNC frezavimui taip pat naudojamos CNC frezavimo mašinos, žinomos kaip frezavimo staklės arba frezos, kurios gali būti horizontaliai arba vertikaliai orientuotos. Pagrindiniai malūnai gali judėti trimis ašimis, o pažangesni modeliai priima papildomas ašis. Yra rankinio frezavimo, paprasto frezavimo, universalaus frezavimo ir universalios frezavimo staklės.
Norint pašalinti medžiagą iš besisukančio ruošinio, tekinant naudojami vieno taško pjovimo įrankiai. Tekinimo įrankio konstrukcija skiriasi priklausomai nuo naudojimo: galima naudoti grublėtus, apdailos, apdirbimo, sriegimo, formavimo, įpjovimo, atskyrimo ir griovelių įrankius.
CNC tekinimo procese taip pat naudojamos tekinimo arba tekinimo staklės su CNC. Bokštelinės tekinimo staklės, variklio tekinimo staklės ir specialios paskirties tekinimo staklės yra prieinamų tekinimo staklių pavyzdžiai.
5 ašių CNC apdirbimas yra skaitmeniniu būdu valdoma kompiuterizuota gamybos technologija, kuri prideda dvi sukimosi ašis prie tipiškų staklių 3 ašių linijinių judesių (X, Y, Z), kad per vieną operaciją būtų galima pasiekti penkis iš šešių dalių paviršių. Prie darbo stalo pridėjus pakreipiamą, besisukančią darbo laikymo įtaisą (arba gnybtą), freza tampa 3+2 arba indeksuota arba pozicine mašina, leidžiančia frezai priartėti prie penkių iš šešių prizminio ruošinio kraštų 90 kampu. ° nenustatant ruošinio iš naujo.
Ketvirta ir penkta ašys frezavimo metu nejuda. Pridėjus servovariklius prie papildomų ašių ir CNC, tai taptų viena. Tokia mašina vadinama „nepertraukiamu“ arba „vienalaikiu“ 5 ašių CNC malūnu. Prie apdirbimo galvutės gali būti pridėtos dvi papildomos ašys arba padalytos tarp stalo ir galvutės.
CNC staklės yra neįtikėtinai universalios ir tarnauja daugelyje pramonės šakų. Metalo apdirbėjai juos naudoja gręžimui ir maršrutizavimui. Aerospace teikia pirmenybę CNC apdirbimui, nes suteikia 5 ašių parinktis. Tai leidžia jiems pjaustyti Inconel.
CNC apdirbimas yra labai svarbus medicinos versle mikroapdirbant mažas dalis, sukurtas iš įvairių medžiagų, kad būtų galima gelbėti. CNC apdirbimas naudojamas širdies stimuliatorių dalims, titano jungtims ir medicinos instrumentams kurti.
Kai galvojate apie automatiką ir mašinas, kas pirmiausia ateina į galvą? Daugelis sakytų, kad automobilių pramonė. Apsvarstykite automobilių velenus, krumpliaračius, kaiščius ir laikiklius. CNC apdirbimas naudojamas automobiliams, sunkvežimiams ir karinėms transporto priemonėms gaminti.
Kiti CNC naudojimo būdai:
MTEP/prototipų kūrimas
Buitinė elektronika
Robotika
Statyba
Dantų užkandžiai
Žemdirbystė
kitos vartotojų programos
Tradicinio apdirbimo metu staklininkas pašalina arba formuoja metalą. Dizaineriai ir inžinieriai pateikia reikalavimus pagal inžinerinį eskizą arba projektą. Tiksliems matmenims užtikrinti naudojami sukamieji ratai, ciferblatai, jungikliai, griebtuvai, veržlės ir grūdinto plieno, karbido ir pramoninio deimantinio pjovimo įrankiai.
CNC apdirbimas atlieka tas pačias funkcijas kaip ir tradicinis apdirbimas, įskaitant metalo pjovimą, gręžimą, frezavimą, gręžimą, šlifavimą ir kitas metalo formavimo ir pašalinimo funkcijas. Automatizuotas, valdomas kodu, programuojamas. Pirmą kartą ir 500-ąjį kartą kirpimai yra vienodai tikslūs. Plačiai naudojamas skaitmeninėje gamyboje (ir mažos apimties gamyboje), jis gali būti keičiamas ir modifikuojamas, kad atitiktų pakeitimus ir besikeičiančias medžiagas.
Šis tikslus apdirbimas iš esmės pakeitė tradicinį apdirbimą gamyboje, gamyboje ir pramonėje. Tikslumui užtikrinti naudojamos matematinės koordinatės ir skaičiavimo galia. CNC naudoja Dekarto koordinates. Tai daugiamatės erdvinės koordinatės su ašimis. Automatinės pjovimo įrankių mašinos naudoja kompiuterį pjovimo, gręžimo, gręžimo ir kitoms operacijoms valdyti. Gaminio skaitmeniniame brėžinyje ir projekte inžinieriai pažymėjo šias koordinates.
Dauguma mūsų pasiūlymų pristatomi per 24 valandas. ir paprastai per daug trumpesnį laiką, priklausomai nuo projekto detalių.
Mūsų komanda susisieks su jumis tiesiogiai dėl jūsų CNC apdirbimo pasiūlymo, kad įsitikintumėte, jog gavote ir supratote visus pasiūlymo aspektus ir atsakys į visus klausimus apie jūsų galimybes.
